Młyn kulowy planetarny ultradźwiękowy

Omówienie

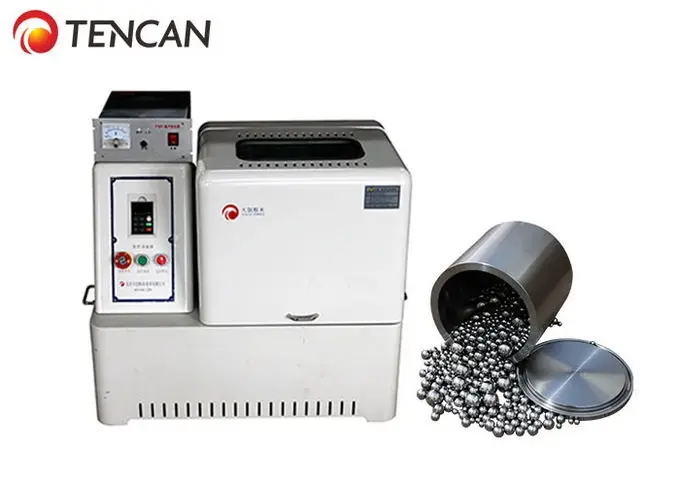

Młyn kulowy planetarny ultradźwiękowyTo nowo opracowana maszyna oparta na zasadzie mielenia tradycyjnego mechanizmu planetarnego. Służy głównie do rozwiązywania problemów występujących w procesie mieszania i mielenia materiałów w tradycyjnych młynach kulowych, takich jak blokowanie, opadanie na dno naczynia, przywieranie do ścianek naczynia.Ultradźwiękowy młyn kulowy planetarny Tencan charakteryzuje się niewielkimi rozmiarami, bogatym zestawem funkcji, wysoką wydajnością i niskim poziomem hałasu. Jest to idealne urządzenie dla jednostek badawczych, uczelni wyższych i laboratoriów przedsiębiorstw do pozyskiwania próbek badawczych (cztery próbki jednocześnie w każdym eksperymencie). Służy również do mielenia próbek w warunkach próżni.

Zasada działania

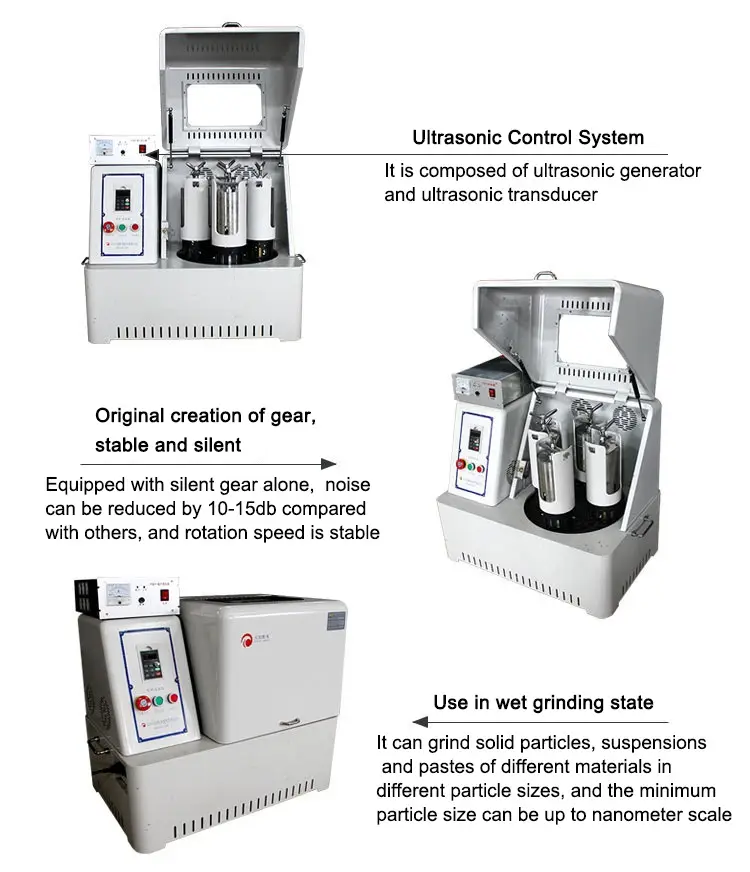

Na stole obrotowym znajdują się cztery dzbany młyna kulowego. Gdy stół obrotowy się obraca, dzbany młyna kulowego wykonują ruch planetarny wokół własnej osi, obracając się wokół głównego wału. Kule i materiały są zderzane i ścinane wewnątrz dzbana w ruchu o dużej prędkości, aby osiągnąć cel kruszenia, mielenia, mieszania i dyspersji materiału. Młyn planetarny kulowy jest wyposażony w sprzęt ultradźwiękowy (składający się z generatora ultradźwięków i przetwornika ultradźwiękowego). Sprzęt ultradźwiękowy jest przetwarzany na dzbany mielące poprzez przewodzący pierścień ślizgowy, który powoduje, że wewnętrzna ścianka dzbanów generuje ultradźwiękowe drgania mechaniczne. Skutecznie rozwiązuje to problemy blokowania, opadania dna i przywierania ścianek spowodowane przez tradycyjne młyny kulowe. Obecnie sprzęt może być używany tylko do mielenia różnych rodzajów cząstek stałych, zawieszania cieczy i past w warunkach mielenia na mokro.

Zastosowania

Ultradźwiękowy młyn kulowy planetarny jest szeroko stosowany w takich gałęziach przemysłu jak geologia, górnictwo, metalurgia, elektronika, materiały budowlane, ceramika, przemysł chemiczny, przemysł lekki, medycyna, ochrona środowiska i wiele innych. Szczególnie nadaje się do produkcji ceramiki elektronicznej, ceramiki konstrukcyjnej, materiałów magnetycznych, litu-kobaltu, litu-manganu, katalizatorów, fosforu, fosforu o długim poświacie, proszku polerskiego ziem rzadkich oraz szkła elektronicznego. Proszek, ogniwa paliwowe, warystor tlenku cynku, ceramika piezoelektryczna, nanomateriały, kondensatory ceramiczne, kondensatory MLCC, termistory (PTC, NTC), warystor ZnO, ceramika dielektryczna, ceramika z tlenku glinu, ceramika cyrkonowa, fosfor, proszek tlenku cynku, proszek tlenku kobaltu, ferryt niklowo-cynkowy, ferryt manganowo-cynkowy itp.

Funkcje

W porównaniu z tym samym typem serii XQM, konstrukcja ultradźwiękowego młyna planetarnego kulowego jest znacznie solidniejsza i trwalsza, a przy tym estetyczniejsza. Młyn eliminuje wibracje podczas mielenia, zapobiegając blokowaniu się, opadaniu dna i przyklejaniu się ścianek podczas mielenia.

Parametry

Zasilanie: prąd zmienny 220 V-50 Hz
Temperatura otoczenia 0-45 stopni Celsjusza
Wilgotność względna: poniżej 80%
Wysokość: ponad 1000 m n.p.m.
W powietrzu nie może być nadmiernej ilości pyłu, kwasów, zasad, mgły, elektryczności, gazów żrących lub wybuchowych.
Moc wyjściowa generatora dźwięku 0.2 kW
Częstotliwość ultradźwięków: 40KHz

Akcesoria

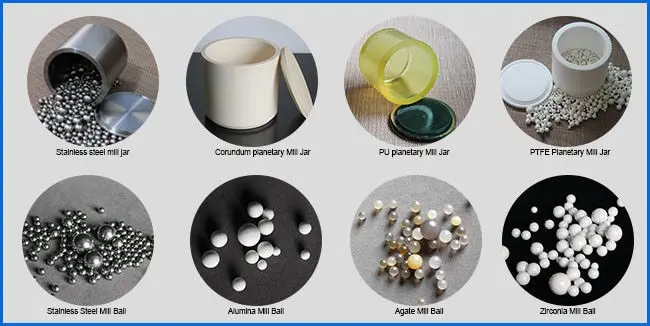

Dostarczamy wszelkiego rodzaju młyny w dowolnym rozmiarze, wykonane z następujących materiałów: agat, ceramika korundowo-glinowa, ceramika cyrkonowa, ceramika azotku krzemu, ceramika karborundowa, stal nierdzewna, stal o wysokiej odporności na zużycie, stal manganowa, nylon, PU, ​​węglik spiekany, szkło kryształowe itp.

Możemy również dostarczyć wszelkiego rodzaju kule młyńskie, takie jak kule ze stali nierdzewnej, kule z tlenku cyrkonu, kule z tlenku glinu, kule poliuretanowe, kule ze stali węglowej, kule wolframowe, kule agatowe, kule z twardego metalu, kule z azotku krzemu, kule ze stali o wysokiej odporności na zużycie, kule ze stali manganowej, kule nylonowe, węglik spiekany, szkło kryształowe i inne specjalne materiały metalowe.
